Ein Teil meiner Smart-Home Umsetzung sind Komponenten von Eltako. Eltako gibt es als Unternehmen bereits mehr als 67 Jahren. Ursprünglich entwickelte sich Eltako mit den Eltako Stromstoßsschaltern zu einem führenden Unternehmen dieses Segments. Die Evolution der Technik sorgt für eine ständige Neuerfindung des eigenen Unternehmens. Über die Jahre und mit immer umfangreicher werdender Technik, hat sich Eltako zu einem modernen Anbieter für Smart-Home Komponenten entwickelt.
Einer meiner Grundsätze ist ja die Unabhängigkeit. Und mit dieser Unabhängigkeit des Kunden kann Eltako gut leben. Die angebotenen Komponenten sind äußerst hochwertig und so gestaltet das kaum Abhängigkeiten entstehen. Man kann Bus-Taster mit Busverkabelung im Haus verwenden, muss aber nicht.
Welche Komponenten verwende ich für mein Smart-Home?
Grundsätzlich kommunizieren die Module von Eltako über den „Eltako Bus“. Dieser wird gebildet, in dem die Module über Steckbrücken auf der Hutschiene miteinander verbunden werden. Um diesen Eltako-Bus mitlesen und Nachrichten einsenden zu können, liefert Eltako Gateways aus.
Eltako FGW14-USB
Das FGW-14 stellt einen RS232 Gateway dar. Die Ausführung FGW14-USB liefert einen bequemen USB Anschluss, der am PC als serielle Schnittstelle erkannt wird. Eigentlich sind die Gateways dazu da, in großen Installationen mehrere Funk-Empfänger zu verbinden, um eine bessere Abdeckung zu gewährleisen.
In der Grundfunktion macht das Modul eine Umsetzung zwischen RS232 (PC Seitig) und RS485 (Eltako-Bus). Der RS232 Schnittstelle (Egal ob USB oder echte serielle Schnittstelle) wird ESP2 signalisiert, das Enocean Serial Protocol 2. Das EnOcean Protokoll ist in meiner Smart-Home Umgebung unterstützt, daher kann ich das Gateway regulär benutzen. Für eine Integration in FHEM sollte zur Anbindung eine Baudrate von 57600 verwendet werden. Um diese Baudrate am FGW14(-USB) einzustellen, ist der Drehschalter auf dem Modul auf Stellung „6“ zu bringen.
Die normale FGW14 Variante kann auch regulär auf RS232 angeklemmt werden. Hierfür verfügt das Modul über RX und TX Klemmen. Hier kommt das RS232 Signal raus. Um den Anschluss perfekt zu verkabeln, müsst ihr über Kreuz verkabeln. Bedeutet also RX vom Modul auf TX des PC`s und TX des Moduls auf RX des PC`s.
Hier gibt es das FGW14 zu kaufen.
Hier gibt es das FGW14-USB zu kaufen.

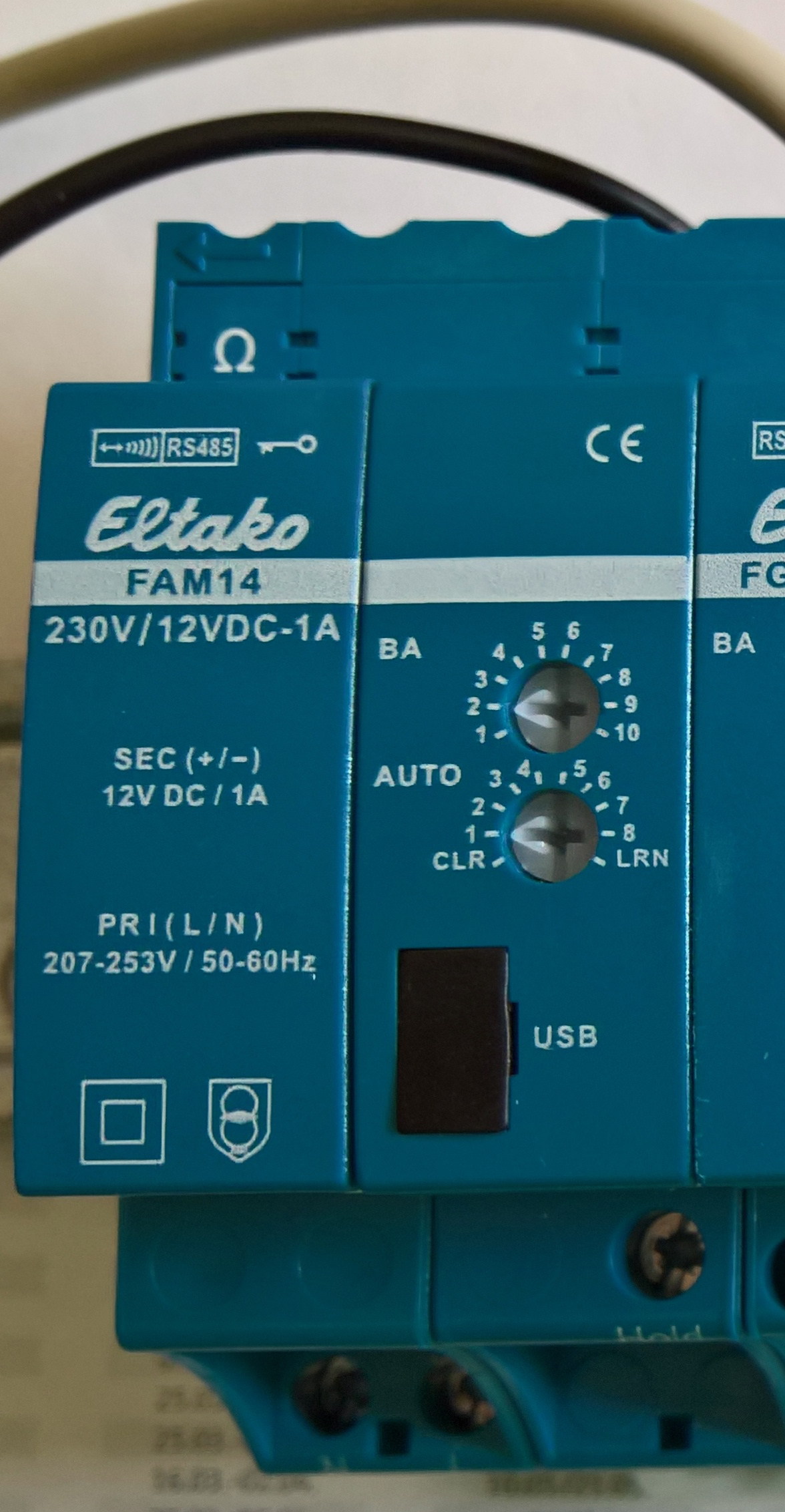

Eltako FAM 14
Das FAM14 – oder auch Funkantennenmodul der Baureihe 14 – ist ein Funk-Antennenmodul aus dem Eltako Gebäudefunk. Es hat eine austauschbare Antenne (im Bild nicht sichtbar) und ein integriertes 12V Netzteil, das den Eltako-Bus mit Strom über die Steckbrücken versorgt. Die USB Schnittstelle auf der Vorderseite des Moduls ist für die Eltako Software „PCT16“. Darüber kann man die Konfiguration sämtlicher Busaktoren auslesen. Gefunkt wird mit dem schon beim FGW14 verwendeten Enocean Serial Protocol 2. Die primäre Funktion ist der Empfang von Funknachrichten und die Injektion in den Eltako-Bus. Es stellt also die Schnittstelle zwischen Funk und verkabelten Bereichen dar. Das FAM14 versendet auch Bestätigungstelegramme von Aktoren auf der Kabelseite, die einen injizierten Funkbefehl empfangen und verarbeitet haben.
Das FAM 14 vergibt im Eltako-Bus jedoch auch die Adressen. Nur mit diesen Adressen ist die Steuerung des Eltako-Bus möglich. Daher ist das FAM14 eine zentrale Komponente des gesamten Systems.
Hier gibt es das FAM 14 zu kaufen.

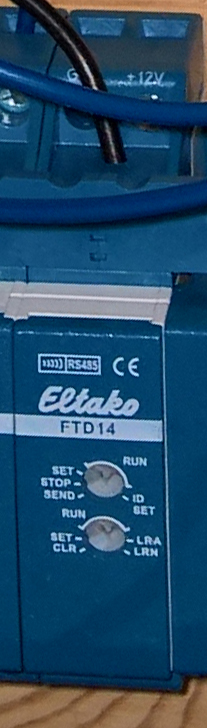

Eltako FTD14
Dort wo das FAM14 nicht mehr weiter arbeitet ist das FTD14 – oder Funktelegramduplizierer der Baureihe 14 – zuhause. Das FTD 14 nimmt Telegramme auf dem Bus auf und versendet sie in den Gebäudefunk. (Unterschied: Das FAM14 versendet lediglich Bestätigungstelegramme.)
Das FTD14 wird also notwendig wenn ihr Funkaktoren mit Enocean-Standard einsetzen wollt. Dann könnt ihr mit dem verkabelten Wandtaster einen Funkaktor steuern. Der Übergang von Kabel zu Funk ist das FTD14.
Hier gibt es das FTD14 zu kaufen.

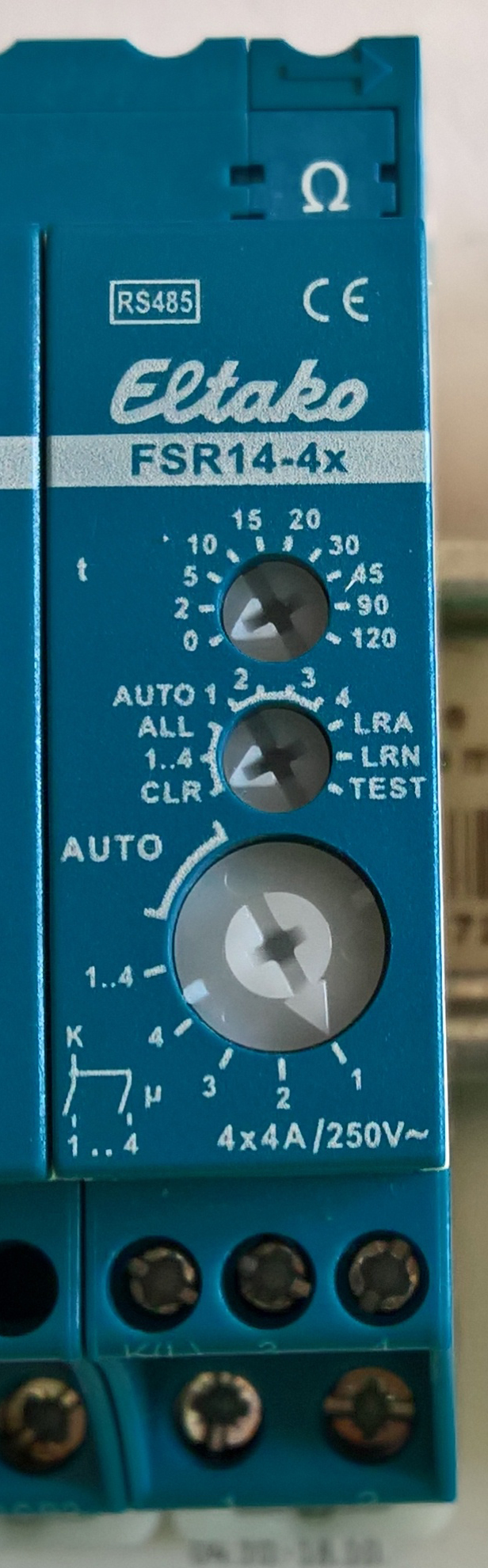

Eltako FSR14(-4x)
Mit dem FSR14-4x erhält man ein vierfach Relais das per Bus schaltbar ist. Bedeutet also das man mit diesem Relais in die Lage versetzt wird, computerbasiert einen Stromkreis zu schließen um z. B. eine Lampe brennen zu lassen. Das Relais empfängt über die Steckbrücke zunächst den reguläuren Eltako-Bus (Enocean Serial Protocol 2). Dort kommen vom FAM14 nun auch Funktelegramme an und werden injiziert. Das FSR14 Modul holt sich vom FAM14 eine ID. Unter dieser ID kann unter Anhängung der jeweiligen Kanal-ID dann jeder einzelne der vier Kanäle geschaltet werden. Dieses Modul haucht dem gesamten Konstrukt nun erstmal Leben ein. Hiermit kann man schalten. Jeder Schaltvorgang wird von einem leicht hörbaren „knacken“ des Relais begleitet.
Hier gibt es das FSR14-4x zu kaufen.

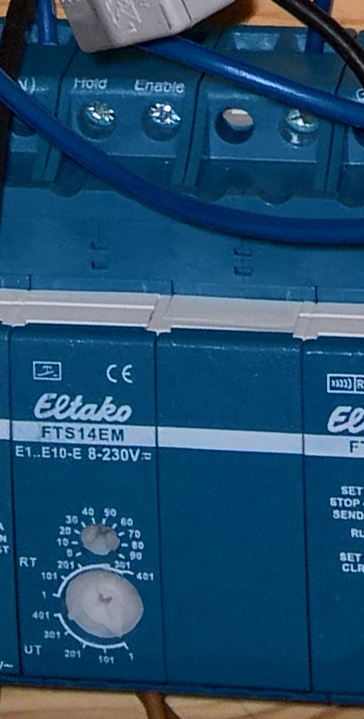

Eltako FTS14EM
Das FTS14EM – oder auch Ferntastsystem der Baureihe 14, Eingabemodul – verfügt über 10 Eingänge (E1 bis E10). Jeder dieser Eingänge kann mit einem Taster verbunden werden und mit 8 – 230 V UC angefahren werden.
Das Modul und seine zehn Eingänge erhalten eine ID vom FAM14. Sobald an einem Eingang Spannung anliegt, generiert das Modul ein Bustelegramm und gibt diesen über den Bus, der über die Steckbrücken angebunden ist, an alle anderen Module weiter. So wird aus einem mechanischen Betätigen eines Wandtasters ein Computersignal im Schaltschrank. Die anderen Aktoren empfangen dann das Telegramm und setzen es in einen Befehl um.
Hier gibt es das FTS14EM zu kaufen.
Wichtige Hinweise zur Verkabelung
Manche Module haben eine „HOLD“ Klemme. Die „HOLD“ Klemme sollte immer mit dem FAM14 verbunden werden um Buszugriffskollisionen zu verhindern. Macht man das nicht, geht`s schief 🙂

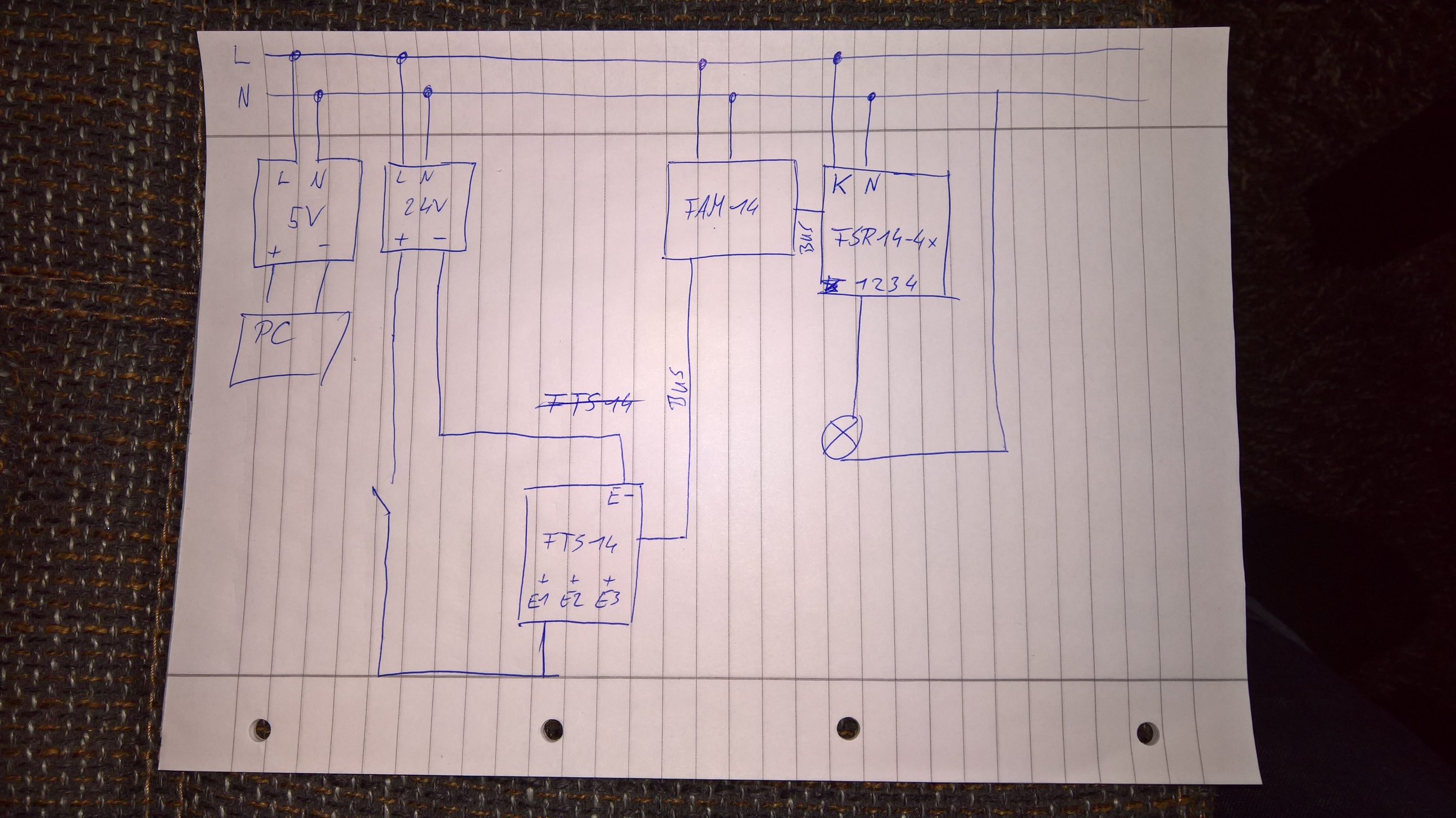

Hier aus einem anderen Beitrag nochmal der Schaltplan meines Prototypenaufbaus:
Wichtig: Bastelt hier bitte nicht selbst herum. Lasst die Verdrahtung von fachkundigen Menschen machen. Ihr riskiert hohe Sachschäden und sogar euer Leben wenn man meint, man könnte das selbst immer alles machen.
